Mobile 2-Säulen-Hebebühne - FHB3500-DC01

FHB3500-DC01

Artikel-Nr.: FHB3500-DC01 | Technisches Datenblatt: Download

Produktvarianten

Verfahrbare ortsveränderliche Hebebühne, Tragkraft 3500 kg, Hubhöhe 1940 mm, Einfahrbreite 2300 mm, batteriebetrieben, elektro-hydraulischer Antrieb, geeignet auch für Transporter (mittlere Radstände)

Bitte beachten Sie die vom Fahrzeughersteller vorgeschriebenen Aufnahmepunkte und überprüfen Sie die passenden Lastaufnahmen, die Abmessungen und den Schwenkbereich der Gelenkarme.

Produktdetails

Details

Produktbilder

Anwendungsbilder

Videos

CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgPGRpdiBjbGFzcz0iZi1jYXJvdXNlbCIgZGF0YS1wcm9kdWN0LWRldGFpbC1jYXJvdXNlbD4KICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgCiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICA8ZGl2CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIGNsYXNzPSJmLWNhcm91c2VsX19zbGlkZSB2aWRlb3MtY29udGFpbmVyIgogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICBkYXRhLWZhbmN5Ym94PSJnYWxsZXJ5LWFwcGxpY2F0aW9uLWltYWdlcyIKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgZGF0YS1zcmM9Imh0dHBzOi8vd3d3LnlvdXR1YmUtbm9jb29raWUuY29tL2VtYmVkL29jTVhTRjMyTlBFP3JlbD0wJnNob3dpbmZvPTAmYXV0b3BsYXk9MSIKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgID4KICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICA8ZGl2IGNsYXNzPSJ5b3V0dWJlLXdyYXBwZXIgaW1hZ2Utd3JhcHBlciIgZGF0YS1lbWJlZD0iIj4KICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgPGltZyBjbGFzcz0iaW1nLWZsdWlkIiBzcmM9Imh0dHBzOi8vaW1nLnlvdXR1YmUuY29tL3ZpL29jTVhTRjMyTlBFL2RlZmF1bHQuanBnIiB3aWR0aD0iMTg1IiBsb2FkaW5nPSJsYXp5IiAvPgogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICA8ZGl2IGNsYXNzPSJwbGF5LWJ1dHRvbiI+PC9kaXY+CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgPC9kaXY+CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICA8L2Rpdj4KICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgCiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgPC9kaXY+CiAgICAgICAgICAgICAgICAgICAgICAgICAgICA=

Mit Klick auf externe Inhalte laden willige ich in die Verarbeitung meiner Daten durch Youtube ein. Diese Einwilligung kann jederzeit mit Wirkung für die Zukunft widerrufen werden. Weitere Informationen können unserer Datenschutzerklärung entnommen werden.

Zubehör

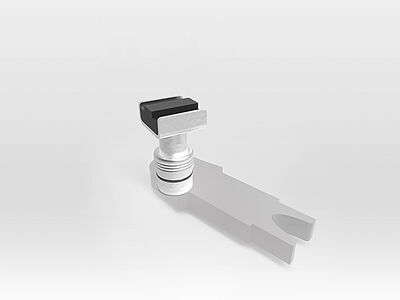

FHB3500-Z-LS03

Lastaufnahmesatz
für VW ID Baureihe

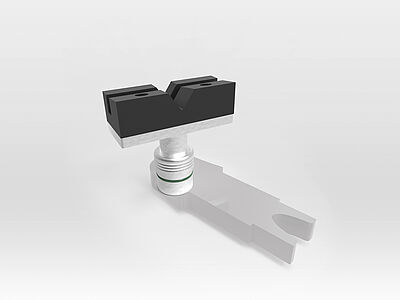

FHB3500-Z-LS04

Lastaufnahmesatz
z.B. für Mercedes-Benz G-Klasse

FHB3500-Z-LS06

Lastaufnahmesatz
für Transporter

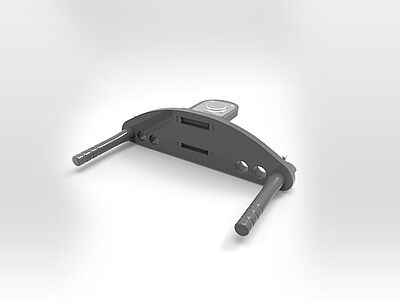

FHB3500-Z-WF625

Radgabeln
Geeignet zum Anheben von Fahrzeugen an den Rädern

2 Distanzstücke,
100 mm

FHB3500-Z-LA200

2 Distanzstücke,
200 mm

FHB3500-Z-LA300

2 Distanzstücke,
300 mm

FHB3500-Z-UG

U-Führungen zur Abrutschsicherung

FHB3500-Z-RP01-4

Einsteck-Gummiteller,
Höhe 100 mm

FHB3500-Z-SPOT01

LED Strahler,
12W, 24V

FHB3500-Z-FLP

Gabelstaplertaschen

FHB3500-Z-TR03

2 Traversen, 3,5 t,
Länge 2826 mm / 2566 mm

FHB3500-Z-FA3

2 Auffahrschienen,
2,75 t, Länge 3,5 m,
für PKW

FHB3500-Z-FATORO

4 Radaufnahmeplatten,
2,75 t, einzeln verstellbar,
für Golfplatzfahrzeuge

FHB3500-Z-PR232

2 Rechteckrohre zur Aufnahme
der Auslegerfüße, 1,5 t,
für Nieder- und Hochhubwagen

Ihre Systemvorteile

Die variable Werkstatt

Die vorhandene Werkstattfläche bleibt vielseitig nutzbar. Es sind keine Festinstallationen erforderlich.

Mobile Hebebühne FHB, leicht von einer Person verfahrbar

Die freistehende Hebebühne FHB muss nicht auf dem Boden befestigt werden

Flexibler Einsatz

Die mobile Hebebühne FHB lässt sich flexibel für die unterschiedlichsten Fahrzeuge wie PKW, SUV und Transporter einsetzen, mit entsprechendem Zubehör auch für Sonderfahrzeuge wie Kleintraktoren und Grünflächenmäher.

Auch Klein-PKW's wie SMART Fortwo lassen sich türfrei anheben

Transporter MAN TGE auf halbe Hubhöhe angehoben

Verfahrbare Hebebühne FHB3500, universell einsetzbar auch zum Anheben von Anhängern bis 3,5 t — Mobile 2-Säulen-Hebebühne FHB3500 universell einsetzbar auch zum Anheben von Anhängern bis 3,5 t

Verfahrbare Hebebühne FHB3000 mit Auffahrschienen FA3 als Zubehör, ideal für Oldtimer wie Citroen Traction Avant

Freies Arbeiten am Fahrzeug

Die Hebebühnen des Typs FHB gewährleisten eine optimale Arbeitsfreiheit mit freier Zugänglichkeit zum Fahrzeugunterboden und im Türbereich.

Die Fahrzeugtüren lassen sich frei öffnen

Sichere Fahrzeugaufnahme

Das Fahrzeug fährt in die Hebebühne ein, bis die Räder an der Querverbindung anstehen. Dann werden 4 Gelenkarme von außen unter die Lastaufnahmepunkte des Fahrzeugs geschwenkt.

Das Fahrzeug fährt bis zur Querverbindung der Hebebühne ein

Die Tragarme werden von außen unter die Fahrzeug-Aufnahmepunkte geschwenkt

Technische Spezifikationen

Technische Daten

Artikelnummer		FHB3500-DC01
Lastaufnahme	Lastaufnahmemittel	4 Gelenkarme, symmetrisch
	Tragkraft	3.5 t
	Tragarmlänge vorne, minimal	560 mm
	Tragarmlänge vorne, maximal	1300 mm
	Tragarmlänge hinten, minimal	560 mm
	Tragarmlänge hinten, maximal	1300 mm
	Längsabstand der Aufnahmen, maximal	2950 mm
	Aufnahmeteller Ø	120 mm
Höhe	Hubweg	1800 mm
	Hubhöhe	1940 mm
	Aufnahmehöhe, minimal	120 mm
	Höhenverstellung Aufnahmeteller	40 mm
Geschwindigkeit	Hubzeit	40 sec.
	Senkzeit (belastet)	40 sec.
Antrieb	Antriebsart	elektro-hydraulisch
	Motor	DC Gleichstrom
	Motorleistung	2.2 kW
	Öl	HLP ISO-VG 32
	Benötigte Menge	ca. 10 Liter
Energieversorgung	Art Energieversorgung	Batteriebetrieben
	Batterieart	deep cycle, wartungsfrei
	Hubzyklen bei Volllast	20
	Batteriekapazität gesamt	80 Ah
	Batteriespannung gesamt	24 V
	Länge Ladekabel	1 m
	Ladekonzept	Ladegerät integriert
	Ladespannung	230 V
	Netzfrequenz	50 Hz
	Ladedauer	8 h
Bedienung	Art Bedienung	1 Steuereinheit, zentral
	Steuerung	elektronisch
Regelung	Synchronisation	Haupt-Folgezylindersteuerung
Fahrwerk	Fahrwerk	2 Räder vorne, 1 abnehmbare Lenkdeichsel hinten
	Bodenfreiheit vorne	20 mm
	Bodenfreiheit hinten	90 mm
Lastsicherung	Lastsicherung	Hydraulisch und mechanisch
Abmessungen	Länge	2960 mm
	Breite	3350 mm
	Höhe	750 mm
	Einfahrbreite	2300 mm
Gewicht		1350 kg
Schutzart		IP54
Oberflächenbehandlung	Art Oberflächenbehandlung	Pulverbeschichtung
	Farbe	Orange RAL2004 / Grau RAL7015
